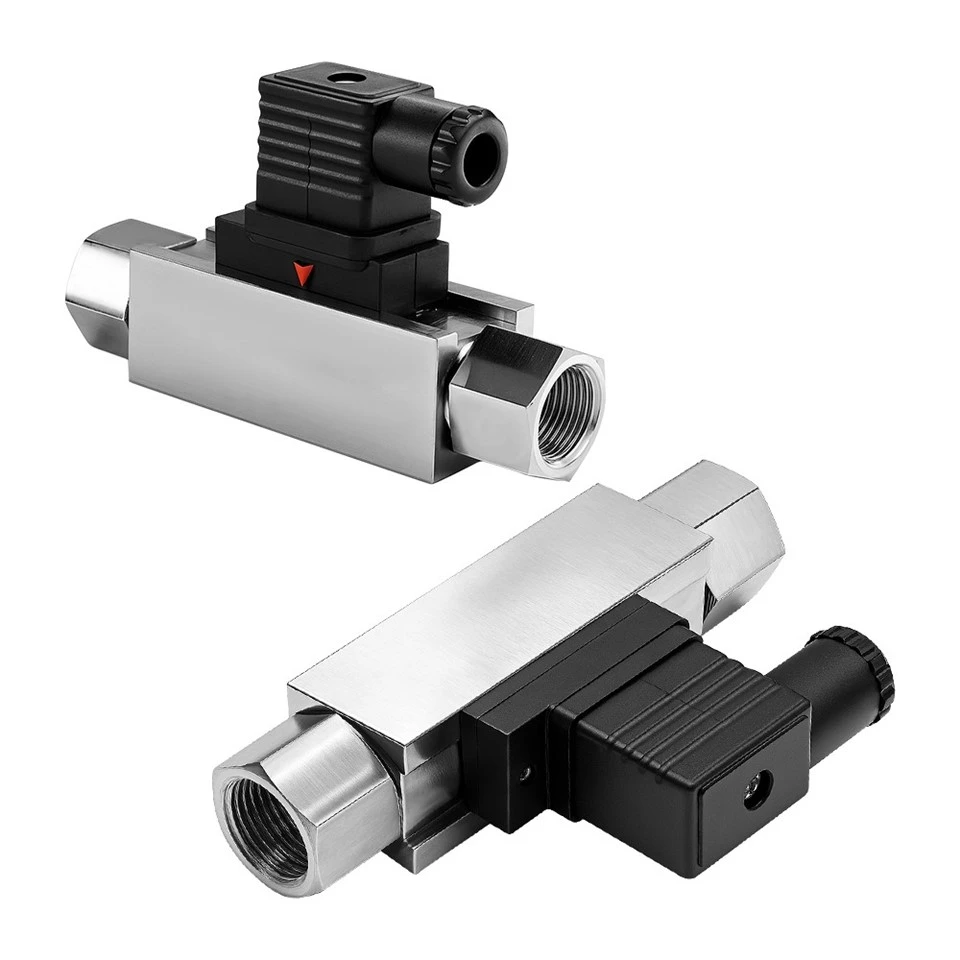

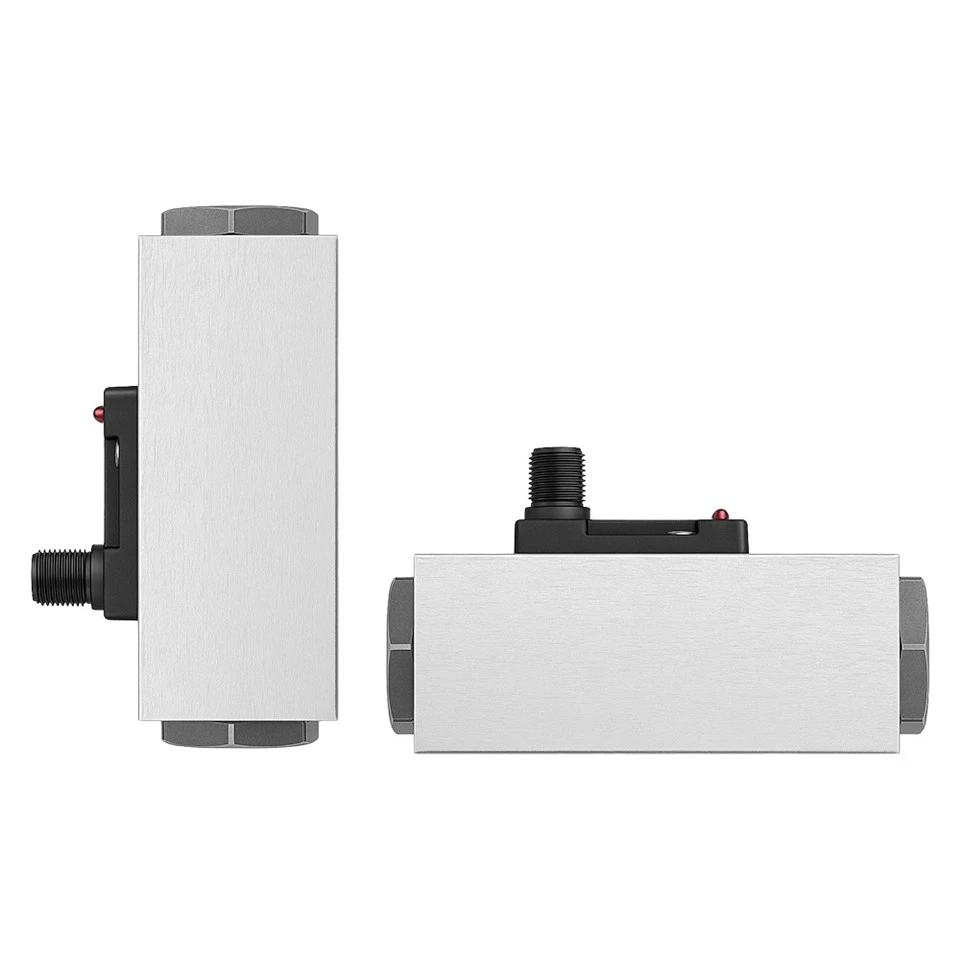

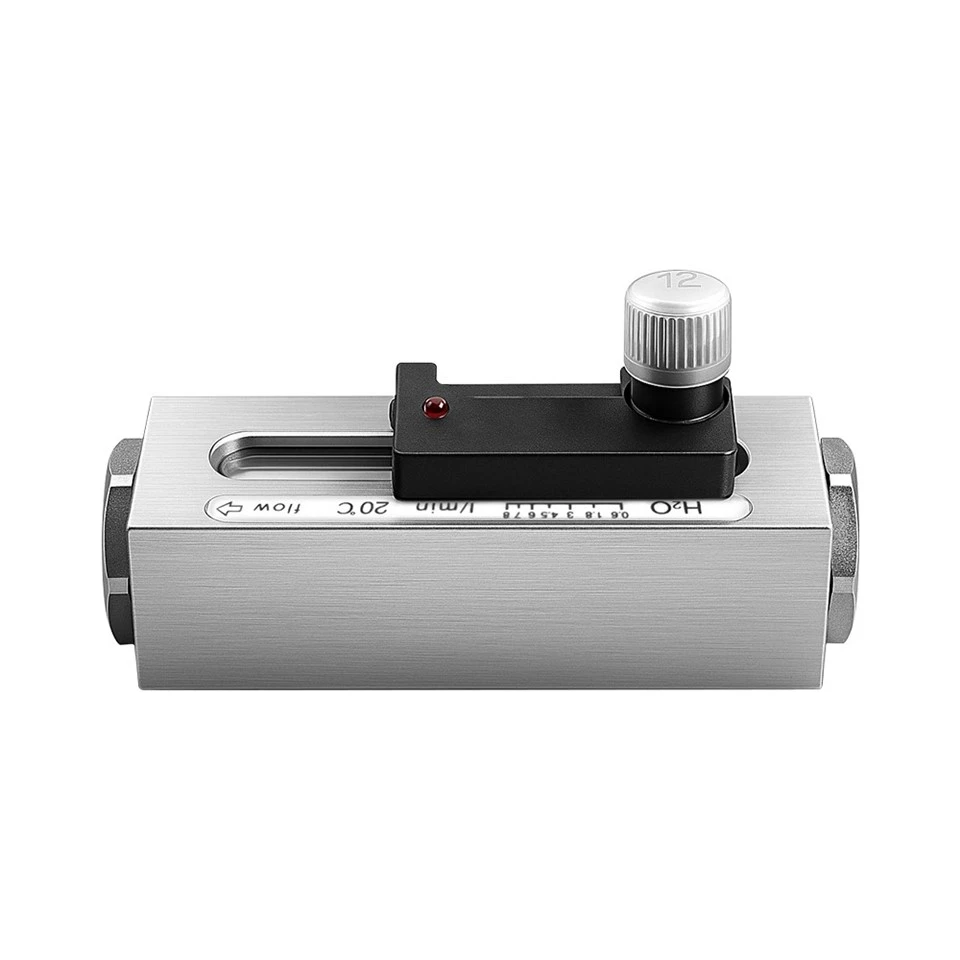

Prehľad produktov

Prietokový spínač piestového typu používa-poháňaný piestový mechanizmus na zisťovanie podmienok prúdenia kvapaliny v potrubiach.

Technické špecifikácie

Kategória	Technický parameter	Špecifikácia
Podmienky procesu	Použiteľné médiá	Voda, mazacie oleje, ľahké chemikálie
	Prevádzková viskozita	Menšie alebo rovné 50 cSt
	Rozsah teplôt kvapaliny	-20 až +120 stupňov (±2 stupne)
	Maximálny prevádzkový tlak	25 barov (362 psi)
Prietokový výkon	Bod toku nastavený z výroby	2,0 l/min (±10 %, prispôsobiteľné od 0,5 do 20 l/min)
	Hysterézia (diferenciálna)	Menšie alebo rovné 15 % nastavenej hodnoty
	Maximálny prietok	40 l/min
	Pokles tlaku	Typické Menšie alebo rovné 0,15 baru
	Opakovateľnosť	±2 % z nastavenej hodnoty
Elektrické špecifikácie	Typ kontaktu	SPST (jednotlivý hod jedným pólom)
	Konfigurácia výstupu	Normálne otvorené (NO) alebo normálne zatvorené (NC)
	Maximálne spínacie napätie	250 VAC / 200 VDC
	Maximálny spínací prúd	1.0 A
	Hodnotenie kontaktu	50 VA
	Elektrické pripojenie	Konektor DIN 43650-A (typ Hirschmann) alebo zástrčka M12
Mechanické špecifikácie	Procesné pripojenie	G 1/2" vnútorný závit (voliteľné NPT 1/2")
	Materiál na bývanie	Nerezová oceľ 316L alebo mosadz
	Materiál piestu a pružiny	Nerezová oceľ 316L
	Materiál magnetu	Neodym (NdFeB) alebo Samarium Cobalt
	Materiál tesnenia	FKM (Viton) alebo NBR
	Montážna orientácia	Vertikálne (odporúča sa tok smerom nahor) alebo horizontálne
Environmentálne špecifikácie	Hodnotenie ochrany	IP65 / IP67
	Rozsah okolitej teploty	-20 až +80 stupeň (±1 stupeň)
	Ochrana proti výbuchu	Ex d IIC T6 Gb (ATEX voliteľné)

Typické aplikácie

priemysel	Typické aplikácie
Laserové chladiace systémy	Monitorovanie prietoku chladiacej kvapaliny v laserových chladiacich okruhoch
Hydraulické energetické systémy	Detekcia prietoku vo vratnom a mazacom okruhu
Centralizované mazacie systémy	Monitorovanie prívodného vedenia maziva
Systémy na úpravu a dávkovanie vody	Monitorovanie prietoku v chemických dávkovacích linkách
Systémy HVAC a chladičov	Detekcia prietoku cirkulácie chladiacej vody
Zváracie a rezacie zariadenia	Monitorovanie prietoku chladiacej vody pre horáky a rezacie hlavy

OEM/ODM a prispôsobenie

Vlastné nastavené body
Spínacie body sú prednastavené podľa špecifikovaných požiadaviek na prietok.

Elektrické pripojenie
Prispôsobiteľné dĺžky prepínacích káblov s integrovanými konektormi M12, Packard alebo odizolovanými lietajúcimi konektormi.

Materiál a značka
Alternatívne materiály telesa sú k dispozícii s vlastným laserom{0}}označeným krytom spínača a súkromným označením.

Dodacia lehota na prototypovanie
Technické vzorky sú k dispozícii do 7 až 14 pracovných dní.

Súlad a certifikácie

Certifikácia / Štandard	Popis
CE	Dokumentácia o zhode je poskytnutá pre príslušné európske požiadavky.
RoHS & REACH	Vyhovuje environmentálnym a chemickým predpisom EÚ.
ATEX / IECEx	Certifikácia ATEX / IECEx je k dispozícii pre nebezpečné a výbušné prostredia.
NSF/ANSI 61 a WRAS	Voliteľná zhoda pre aplikácie pitnej vody a pitnej vody.
IP65 / IP67	Ochrana proti vniknutiu prachu a vode pre priemyselné inštalácie.
Komponenty uznané UL / VDE	V prípade potreby využíva elektrické komponenty uznané UL alebo VDE.

Kontrola a testovanie kvality

100% tlaková skúška:Každý prietokový spínač je pred odoslaním hydrostaticky testovaný pri tlaku 37,5 bar.

Automatická kalibrácia:Vnútorné jazýčkové spínače sú kalibrované pomocou automatizovaného testovacieho zariadenia.

Testovanie kontaktnej odolnosti:Jazýčkové kontakty sú kontrolované, aby sa overili stabilné elektrické spínacie charakteristiky.

Testovanie úniku:Zostavy krytu sú testované na tesnosť-na maximálnu rýchlosť 1 × 10⁻⁶ mbar·l/s.

Overenie životného cyklu:Vzorové jednotky absolvujú počas testovania odolnosti až 1 000 000 prevádzkových cyklov.

FAQ

Otázka: Bude vnútorná pružina trpieť mechanickou únavou alebo ochabnutím po dlhodobom-nepretržitom cyklovaní systému?

Pružiny z nehrdzavejúcej ocele A:316L sa používajú na zníženie-posúvania nastavenej hodnoty počas-dlhodobej prevádzky.

Otázka: Poskytujete štandardné certifikáty pre lisovanie materiálov (EN 10204 3.1) na potvrdenie našej vstupnej kontroly kvality?

Odpoveď: Áno, vysledovateľné certifikáty materiálu 3.1 pre telo a piest z nehrdzavejúcej ocele sa dodávajú na žiadosť o odoslanie.

Otázka: Môžete posielať čiastočné vydania podľa štvrťročného plánu, aby ste pomohli optimalizovať naše skladové zásoby?

Odpoveď: Flexibilné plány prepravy a uvoľnenie všeobecných objednávok sú podporované na základe vzájomne dohodnutých ročných predpovedí objemu.

HNF10-D prietokový spínač piestového typu
Špecifické parametre	Hodnota / Popis
Princíp merania	Keď cez spínač preteká kvapalina alebo plyn, poháňa piest vybavený magnetom. Pohyb piestu spôsobí, že magnet uvedie do činnosti utesnený jazýčkový spínač, čím zistí prítomnosť alebo neprítomnosť prietoku a poskytne spínací signál.
Rozsah menovitého priemeru	Závit G1/2", G1/4", ostatné prispôsobiteľné
Materiál vlhčených častí	Puzdro: POM plast, piest: POM plast, pružina: nehrdzavejúca oceľ, tesnenie: NBR Puzdro: eloxovaný hliník, piest: plast POM, pružina: nehrdzavejúca oceľ, tesnenie: NBR Puzdro: nehrdzavejúca oceľ, piest: plast POM, pružina: nehrdzavejúca oceľ, tesnenie: NBR
Spôsob pripojenia	Závitové pripojenie
Maximálna chyba merania	±5 Celá stupnica
Rozsah merania	0,6-70 l/min
Maximálny procesný tlak	10 bar (plast), 50 bar (hliníkový profil), 100 bar (nehrdzavejúca oceľ)
Stredný teplotný rozsah	Maximálne 90 stupňov
Rozsah okolitej teploty	/
Materiál puzdra vysielača	Neobmedzené
Displej/Prevádzka	Žiadny displej
Vstupy
Výstupy	Jazýčkový spínač, dimenzovaný na 24VDC/250VAC, 100mA
Napájanie	24 V DC / 230 V AC
Certifikát
Funkčná bezpečnosť	Funkčná bezpečnosť sa riadi normou IEC 61508, čo umožňuje jej použitie v bezpečnostných aplikáciách, ako to stanovuje norma IEC 61511.
